知識帖2！螺旋纏繞修復管道修復技術大講解！

工藝介紹

    機械制螺旋纏繞內襯修復技術是將可拆解的纏繞機在井下完成組裝后，把預制好的PVC-U帶狀型材及不銹鋼帶通過檢查并輸送到纏繞機上，纏繞機將帶狀型材與不銹鋼帶同步纏繞行進。通過型材邊緣接縫的互鎖，最終在原有管道內形成一條連續的、高強度的、具有良好水密性的鋼塑加強型新管。

適用范圍

適用管徑：DN800~DN3000。適用管道類型:各類排水管道、大型管道、箱涵，鋼筋混凝土管、PVC管道修復。

1.可帶水作業，適合無法完全斷水的管道；

2.可應用于管道接口錯位的管道修復；

3.可應用于變徑、異型管道修復；

4.可應用于動荷載頻繁，地質條件差的地區管道修復；

5.適合在各種復雜的地理環境下施工，也適合長距離的管道修復；

技術特點

1、過彎能力強：適用于變徑、帶彎度、錯位及異形管道管道修復；

2、適應性廣：可帶水作業，施工過程對管道內部流水要求較低，操作簡便。且不挑管道，無論是大型管道、箱涵，還是鋼筋混凝土管、PVC管，都能進行結構性修復；

3、過水能力好:修復后管壁光滑，通水能力大幅提升，管道結構強度也明顯增強；

4、韌性高：襯管具有較大的延展性和韌性,適用于修復變徑、帶彎度、錯位及異形管道，并適用于受動荷載影響大的管道修復；

5、安裝簡單：施工設備集成化，安裝效率高，4~6H可完成一段修復；

6、綠色施工：施工過程材料無化學反應，不產生污染物；

7、使用壽命長：安裝后具有良好的抗腐蝕、抗老化性能，使用壽命長

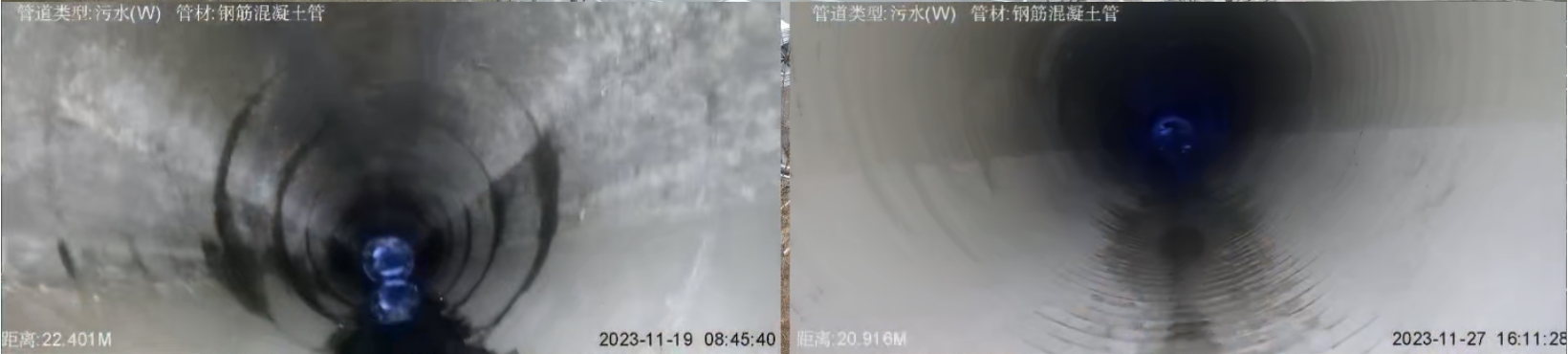

螺旋纏繞修復法管道修復前后對比

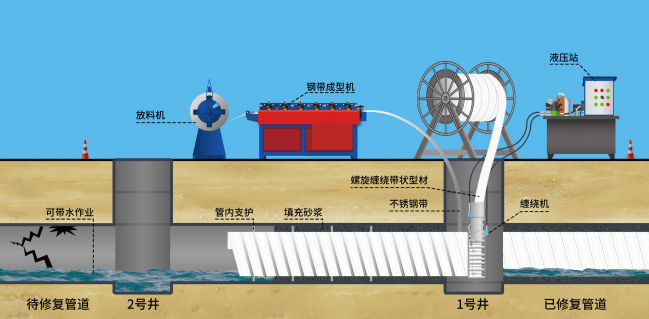

工藝/裝備流程圖

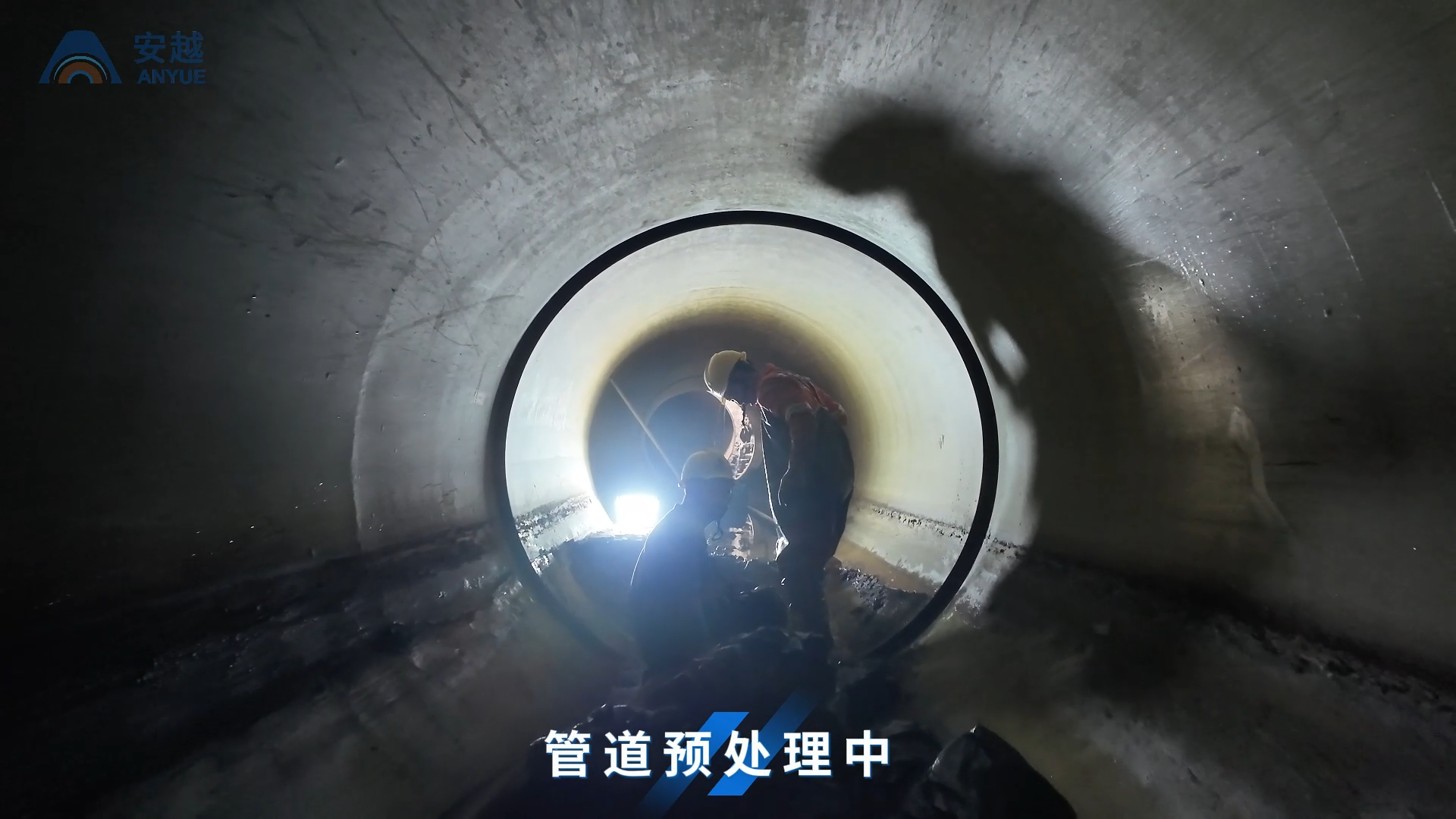

預處理：對管道進行預處理以滿足施工要求。

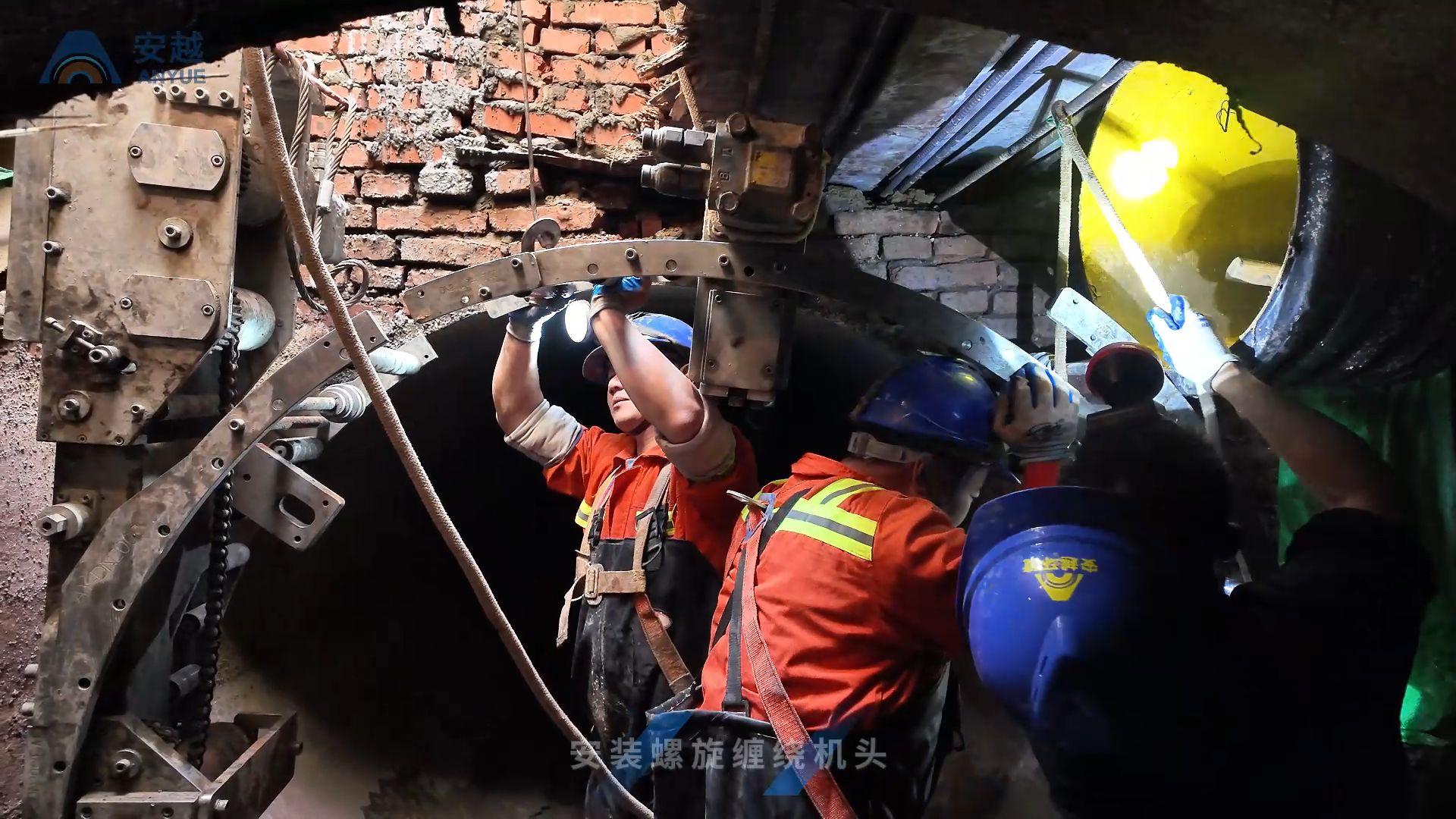

安裝纏繞機頭：將機頭組件吊入檢查井組裝

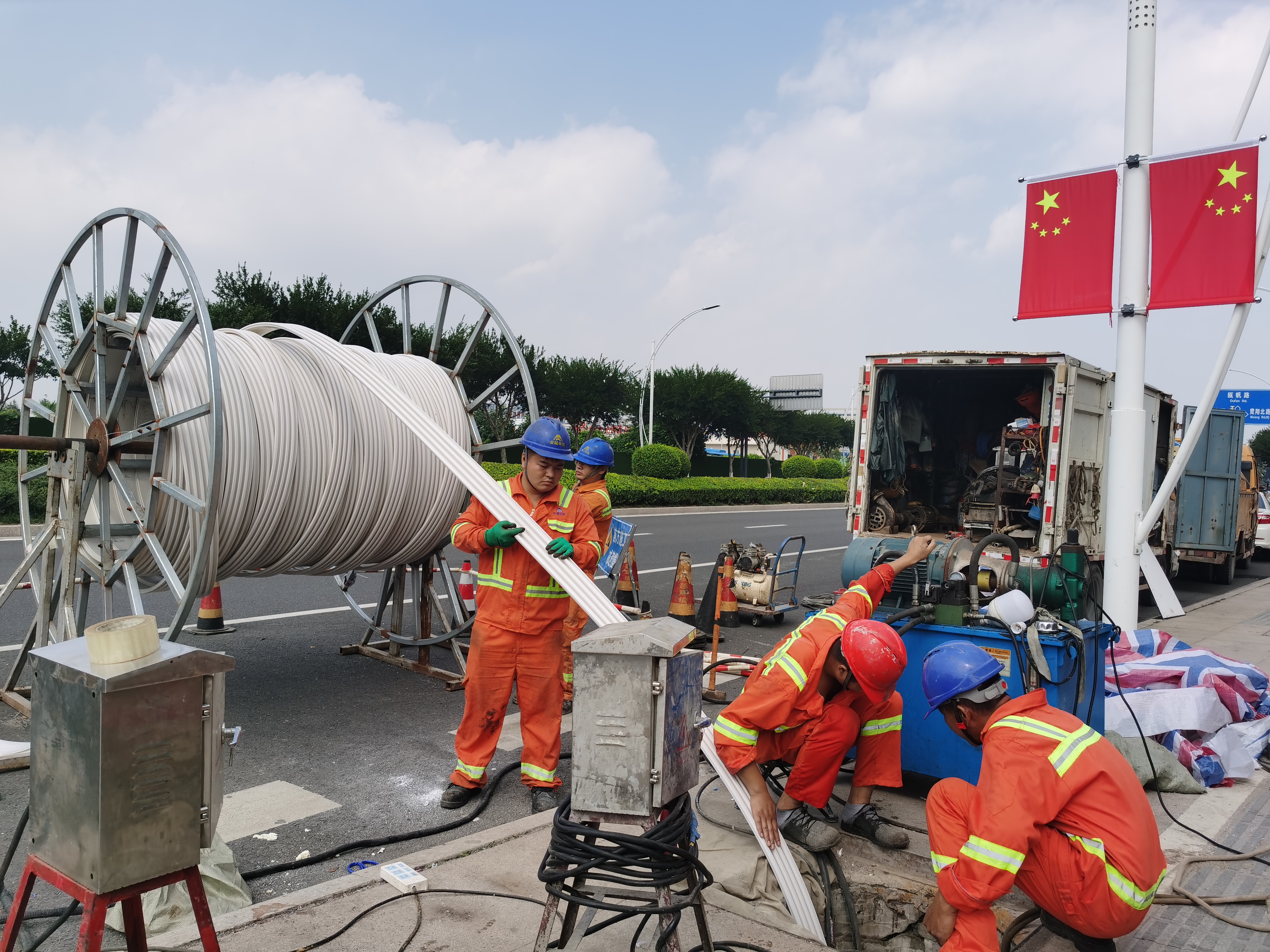

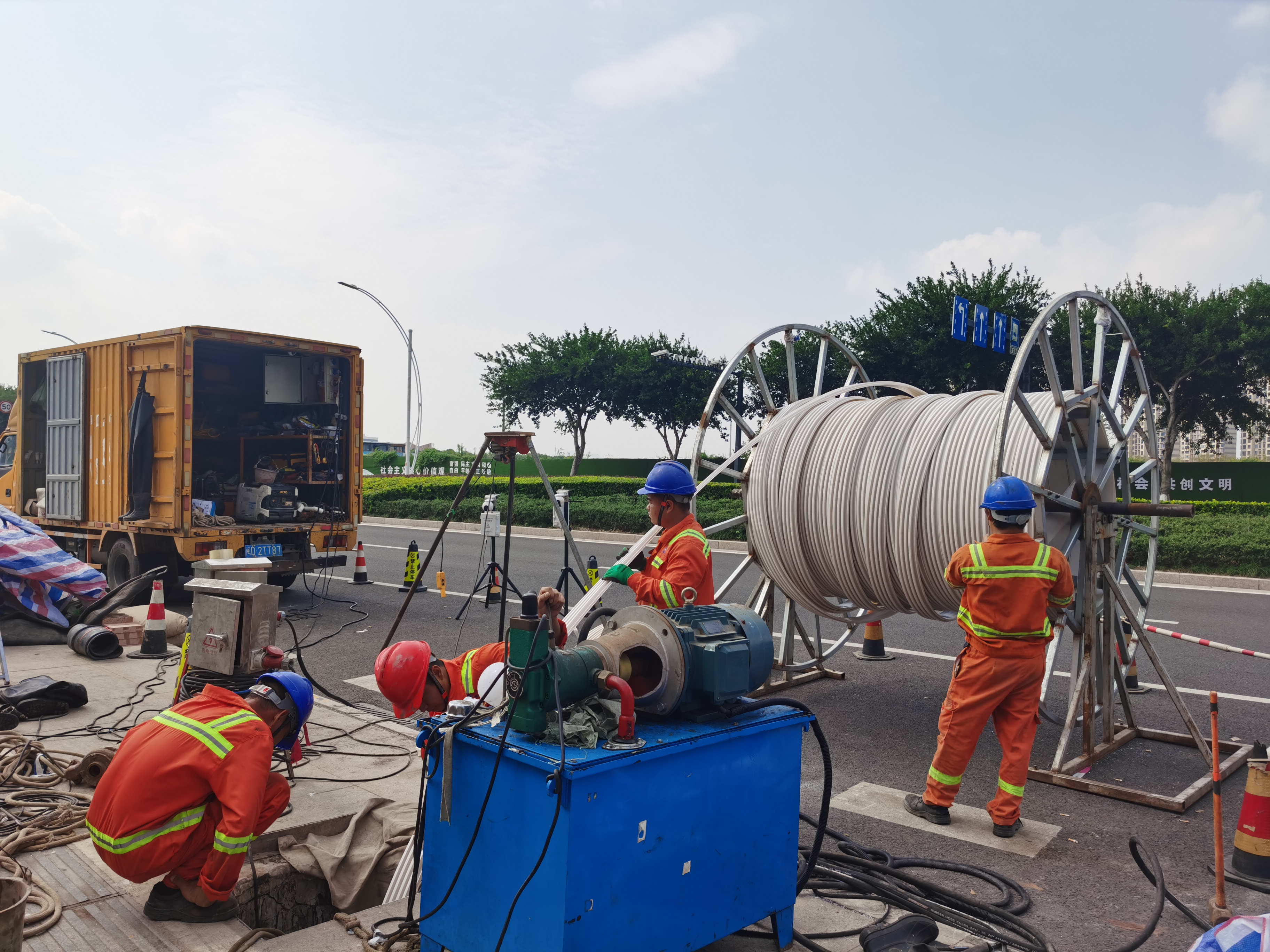

型材拖入：型材拖入螺旋纏繞機頭

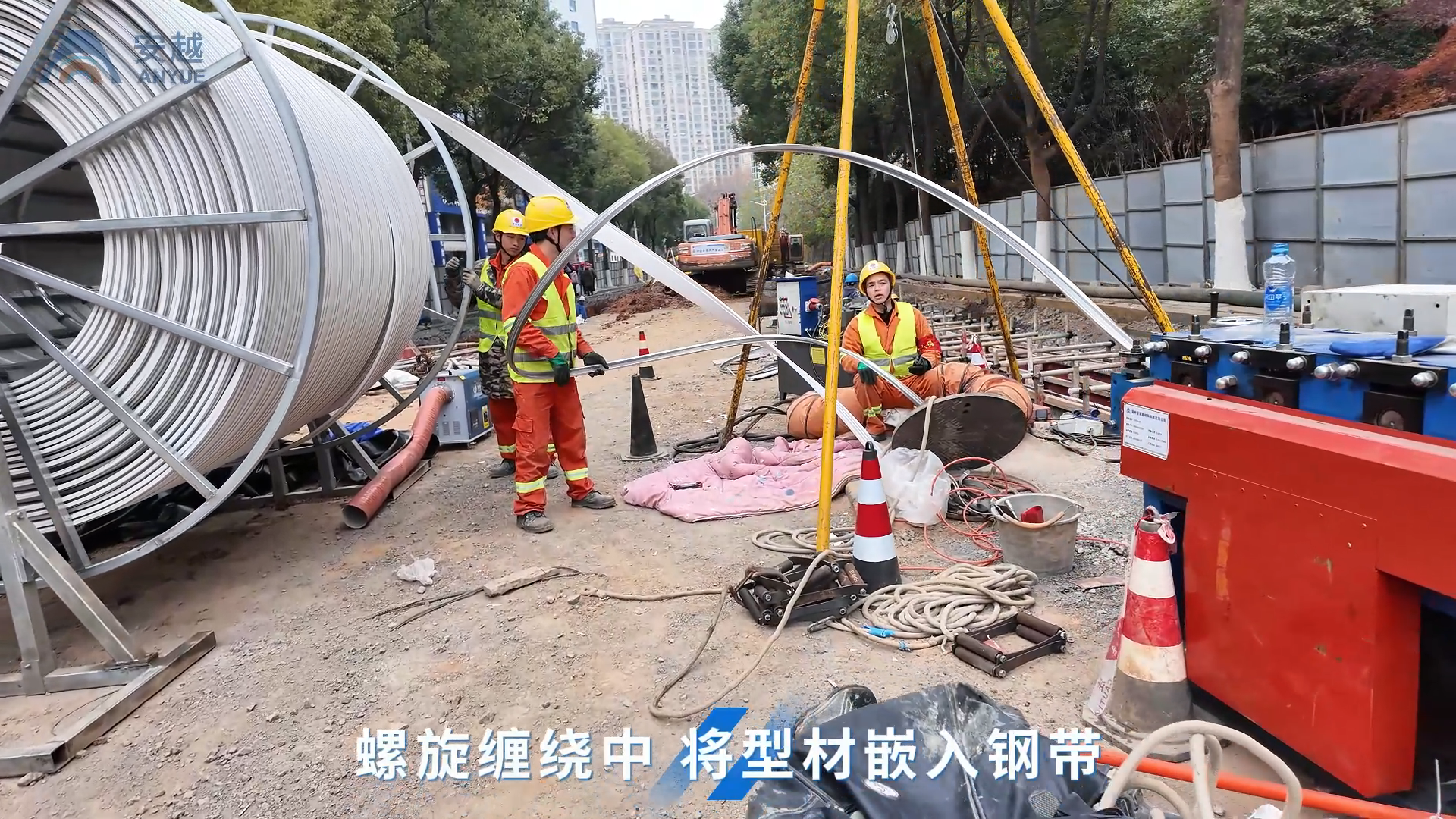

接入鋼條：將鋼帶嵌入至纏好的型材上

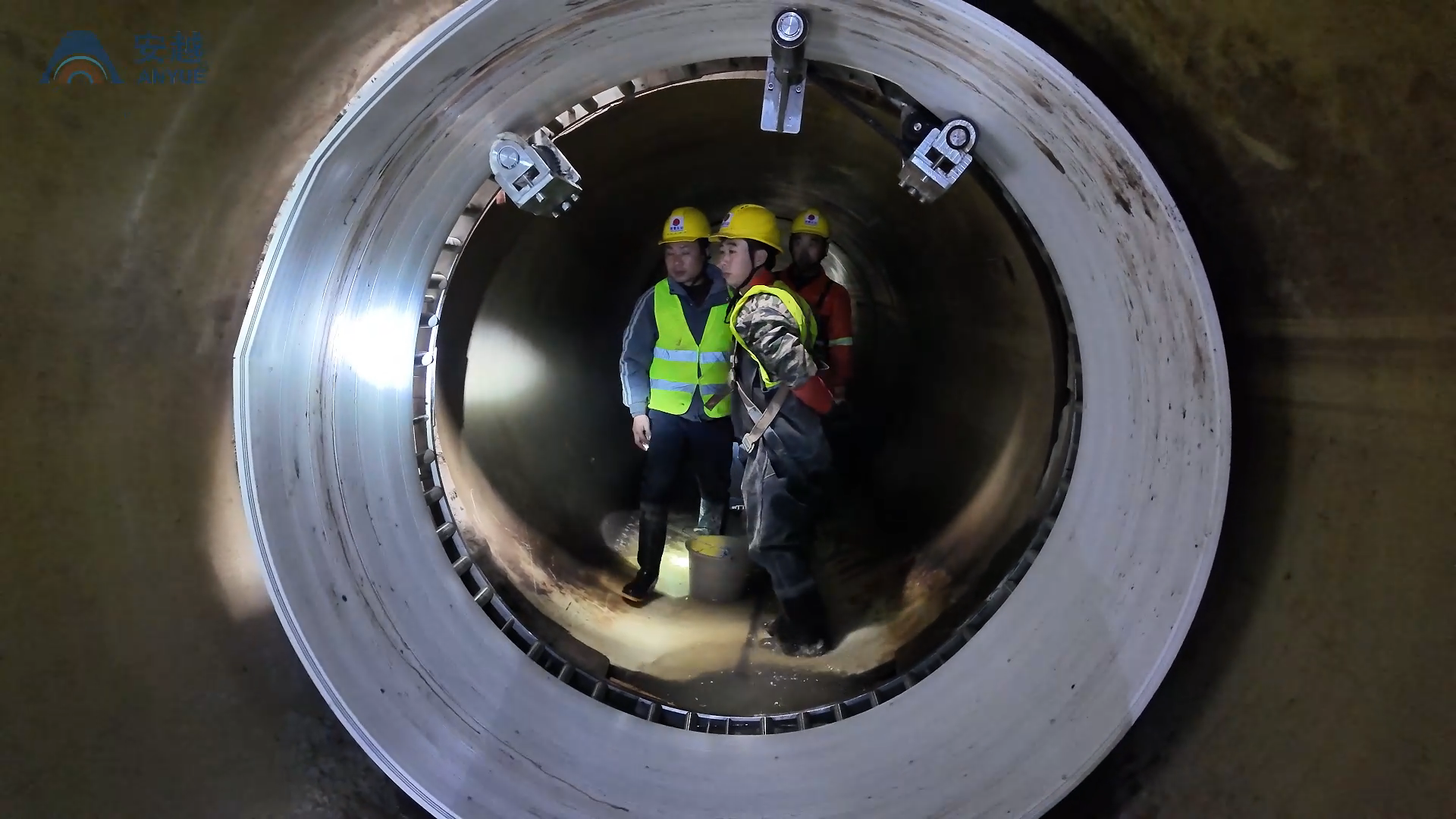

連續纏繞：開始連續螺旋纏繞至整段待修復管道完成

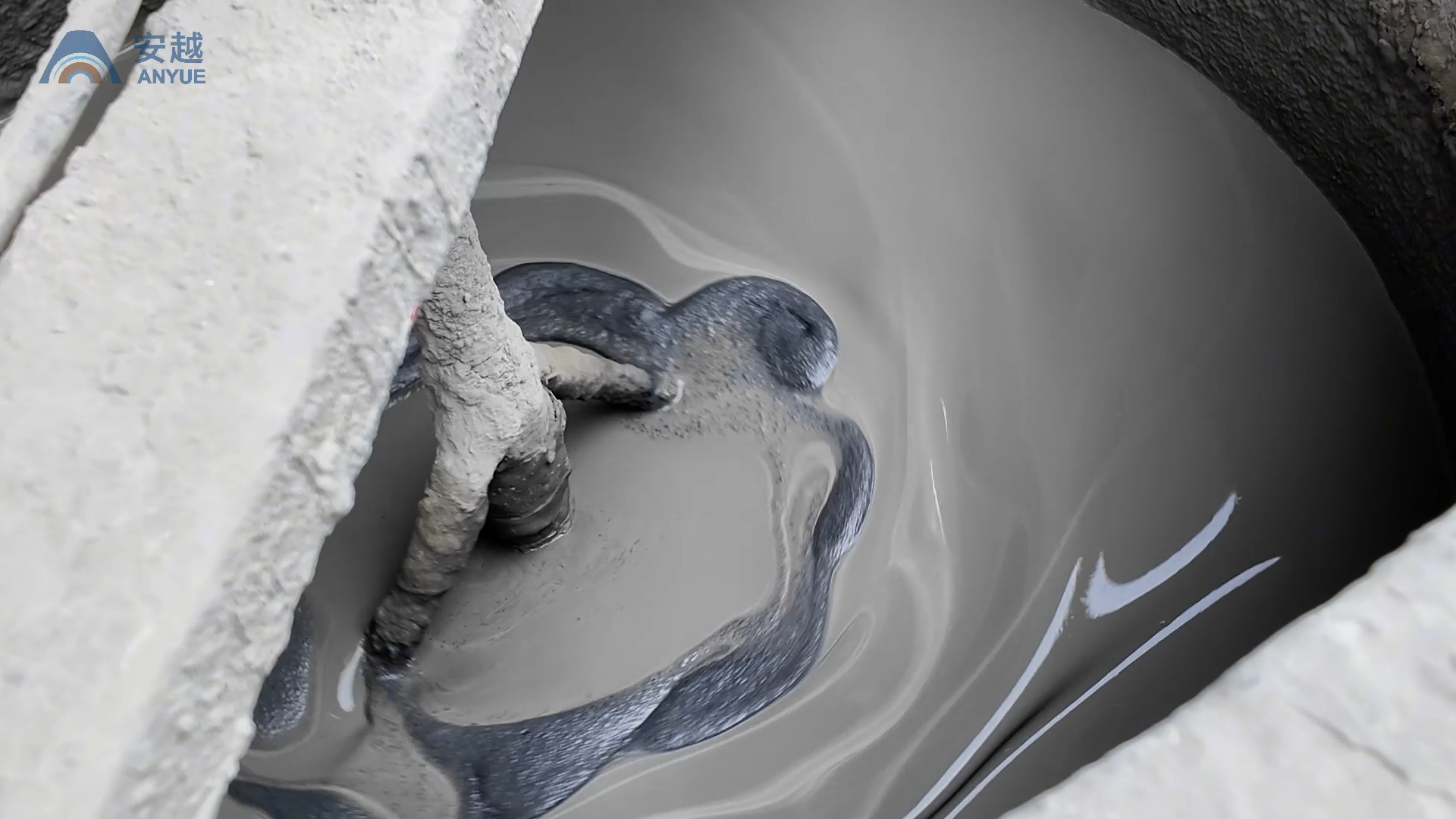

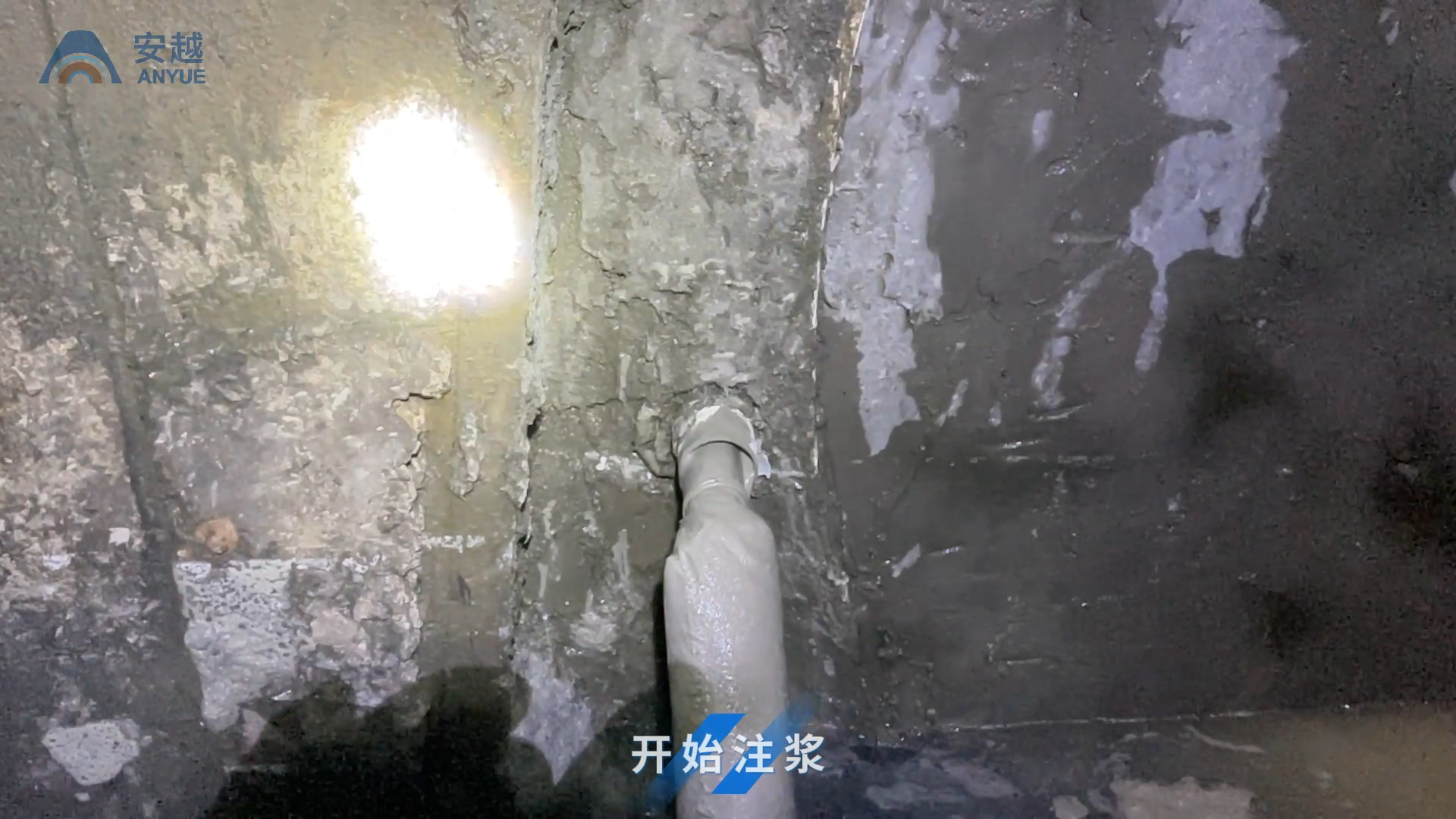

注漿：自研高性能無收縮灌漿料和分層注漿技術，嚴密高效。

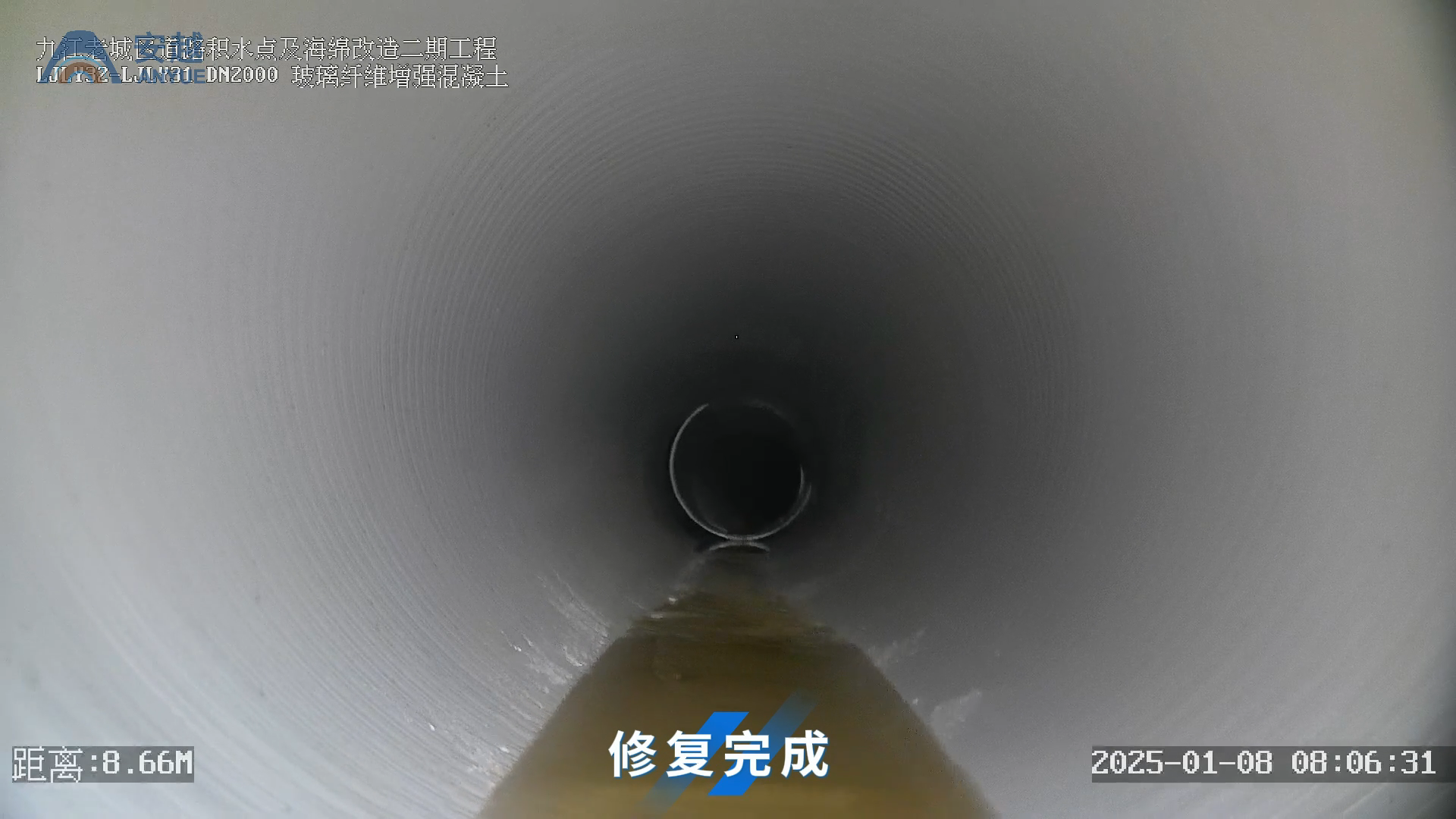

CCTV檢測：采用CCTV對襯管內部進行檢測。

社會及生態效益

1.降低修復成本：螺旋纏繞修復技術的材料成本相對較低，且施工周期短，人工成本和設備成本也相對較低。

2.提高管道使用壽命：修復后的管道具有良好的抗腐蝕性和抗老化性能，可顯著延長管道使用壽命，減少未來維修和更換的成本。

3.提升過流能力：修復后的管道內壁光滑，過流能力有所提高，可優化排水系統效率。

4.保障公共安全：避免了因路面開挖形成的坑洼和施工區域?qū)π腥撕蛙囕v的安全隱患。

5.綠色施工：施工過程材料只發生物理變化，環保無污染 施工過程中僅涉及物理變化
